集成了电气试验、故障录波、综合电力监测职能的便携式仪器
参考尺度：DL/T 553-2013
- 录波仪接入了16路模拟量、16路开关量
- 开关输入信号类型蕴含有源、无源两种
- 长功夫陆续纪录模拟量的波形和有效值、开关量状态
注：关于产品采办、技术守护等服务，， ， ，，，，，欢迎致电!
产品简介
产品参数
产品特点
产品视频
产品图集
资质证书
联系银娱优越会官网
录波仪是集成了电气试验、故障录波、综合电力监测职能的便携式仪器，， ， ，，，，，选取一体机结构，， ， ，，，，，内置高机能的处置、采集、运算和通讯组件，， ， ，，，，，实现了先进的数据处置能力，， ， ，，，，，可用于电力系统各个环节的稳态丈量和暂态纪录分析。。 。。。。。。
录波仪配置了多种模拟通路，， ， ，，，，，全数选取电气隔离技术，， ， ，，，，，隔离耐压达DC3000V；；； ；；模拟通路类型蕴含互换电压、互换电流、直流电压、直流电流、转速信号等，， ， ，，，，，覆盖了电力系统各个环节的电气信号类型。。 。。。。。？？ ？ ？？厥淙胄藕爬嘈驮毯性础⑽拊戳街。。 。。。。。？？ ？ ？？厥涑鲂藕盼痰缙鹘诘。。 。。。。。。
录波仪具备职能完整的集成软件，， ， ，，，，，蕴含了录波、试验、监测、长时纪录等职能。。 。。。。。。配套提供的远程机（上位机）软件可通过局域网与录波仪衔接，， ， ，，，，，实现设备的远程操作。。 。。。。。。
产品别称：波形纪录仪、波形分析仪、谐波分析仪、谐波纪录仪、电量纪录分析仪、录波仪
产品参数
技术参数
| 硬件配置 | |
| 显示屏 | 15.6" LCD；；； ；；分辨率：1366×768 |
| 存储 | 硬盘120GB，， ， ，，，，，内存4GB |
| 通讯接口 | 网络：1个10/100Mbps 802.3u接口、2个USB接口 |
| 通路数 | |
| 模拟量 | 16路 |
| 开关量 | 16路 |
| 派生量 | 24路 |
| 输入通路 | |
| 同步采样频率 | 10k/s、20k/s、50k/s、100k/s可选 |
| 安全性 | 电气隔离耐压3000VDC |
| 工作电源 | |
| 互换电源 | 额定电压：单相220V，， ， ，，，，，50Hz，， ， ，，，，，允许误差-15%～+15% |
| 直流电源 | 额定电压：220V，， ， ，，，，，允许误差-15%～+15% |
| 结构 | |
| 机箱尺寸（mm） | 407 (宽) ×150(高)×370(深) |
| 沉量 | 10kg(含铝合金包装箱) |
| 环境 | |
| 工作温度 | 室内使用：-5 ～ +45℃，， ， ，，，，，相对湿度5 ～ 95% |
| 存储环境 | 室内保留：-5 ～ +45℃，， ， ，，，，，湿度95rh%以下（不凝固） |
模拟通路
| 技术指标 | |
| A/D分辨率 | 16位 |
| 有效值正确度 | 0.2% |
| 通路类型 | |
| 互换信号 | 用RMS（均方根）算法推算有效值 |
| 直流信号 | 用均匀值算法推算有效值 |
| 转速信号 | 处置并提取过零点信息，， ， ，，，，，推算转速、功角等参量 |
| 4～20mA信号 | 用均匀值算法推算有效值 |
| 丈量领域 | |
| 互换电压通路 | AC150V～AC1000V |
| 互换电流通路 | 直接接入：AC10A |
| 电流钳：AC1A～AC200A | |
| 直流电压通路 | DC±100mV、DC±2000V |
| 直流电流通路 | 直接接入：DC±200mA |
| 霍尔电流钳：DC±100A | |
| 转速通路 | 光电传感器或涡流传感器；；； ；；1：1或1：60 |
派生量
| 类型 | 正确度 |
| 频率 | ±0.02Hz |
| 有功功率 | 0.5%，， ， ，，，，，cosφ1.0～0.5 电压＞50% 电流＞10% |
| 无功功率 | 0.5%，， ， ，，，，，sinφ1.0～0.5 电压＞50% 电流＞10% |
| 两矢量差，， ， ，，，，，两矢量和，， ， ，，，，，互换阻抗 | 0.5% |
| 功率因数/正序/负序/零序/两相负序/同期压差 | 1% |
| 相角差，， ， ，，，，，实测功角，， ， ，，，，，线路功角 | ±0.3° |
| 推算功角 | ±1.5° |
| 标量和 | 由引用参量决定 |
| 标量差 | 由引用参量决定 |
| 一次函数 | 由引用参量决定 |
开关量通路
| 通路类型 | 技术参数 |
| 有源节点8路、无源节点8路组合 | 有源节点接入DC24~220V |
| 无源节点8路、有源节点4路和开出量4路 | 有源节点接入DC24~220V |
| 开出量空节点输出，， ， ，，，，，AC220V/5A | |
| 无源节点16路 | / |
注：
1.产品表观以现实产品为准，， ， ，，，，，技术参数与型号如有改观，， ， ，，，，，恕不另行通知。。 。。。。。。如有盗用或复印行为，， ， ，，，，，将查究司法责任。。 。。。。。。
2.相识更多银娱优越会官网产品信息请进入 产品中心 。。 。。。。。。服务热线：400-016-1896
产品特点
- 1、实时监测：录波仪接入了16路模拟量、16路开关量。。 。。。。。。实时显示波形、谐波、矢量图，， ， ，，，，，并实时推算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）。。 。。。。。。
- 2、发电机电气试验：多种发电机个性测试试验项目，， ， ，，，，，蕴含发电机空载试验、短路试验、频率个性、进相试验、甩负荷试验、转子互换阻抗、同期装置校验等，， ， ，，，，，以及励磁排解器的各项试验，， ， ，，，，，例如阶跃试验、灭磁试验、零起升压试验等。。 。。。。。。
- 3、故障录波：具备齐全的故障录波器职能，， ， ，，，，，按预约义的故障判据监测实时信号，， ， ，，，，，在切合判据时启动波形录造。。 。。。。。？？ ？ ？？稍诘缌ο低巢收鲜保 ， ，，，，，自动正确地纪录故障前、后过程的各类电气量的变动过程。。 。。。。。。
- 4、长时录波：长功夫陆续纪录模拟量的波形和有效值、开关量状态。。 。。。。。。最长可纪录31天，， ， ，，，，，最高可选采样频率为10kHz。。 。。。。。。
产品视频

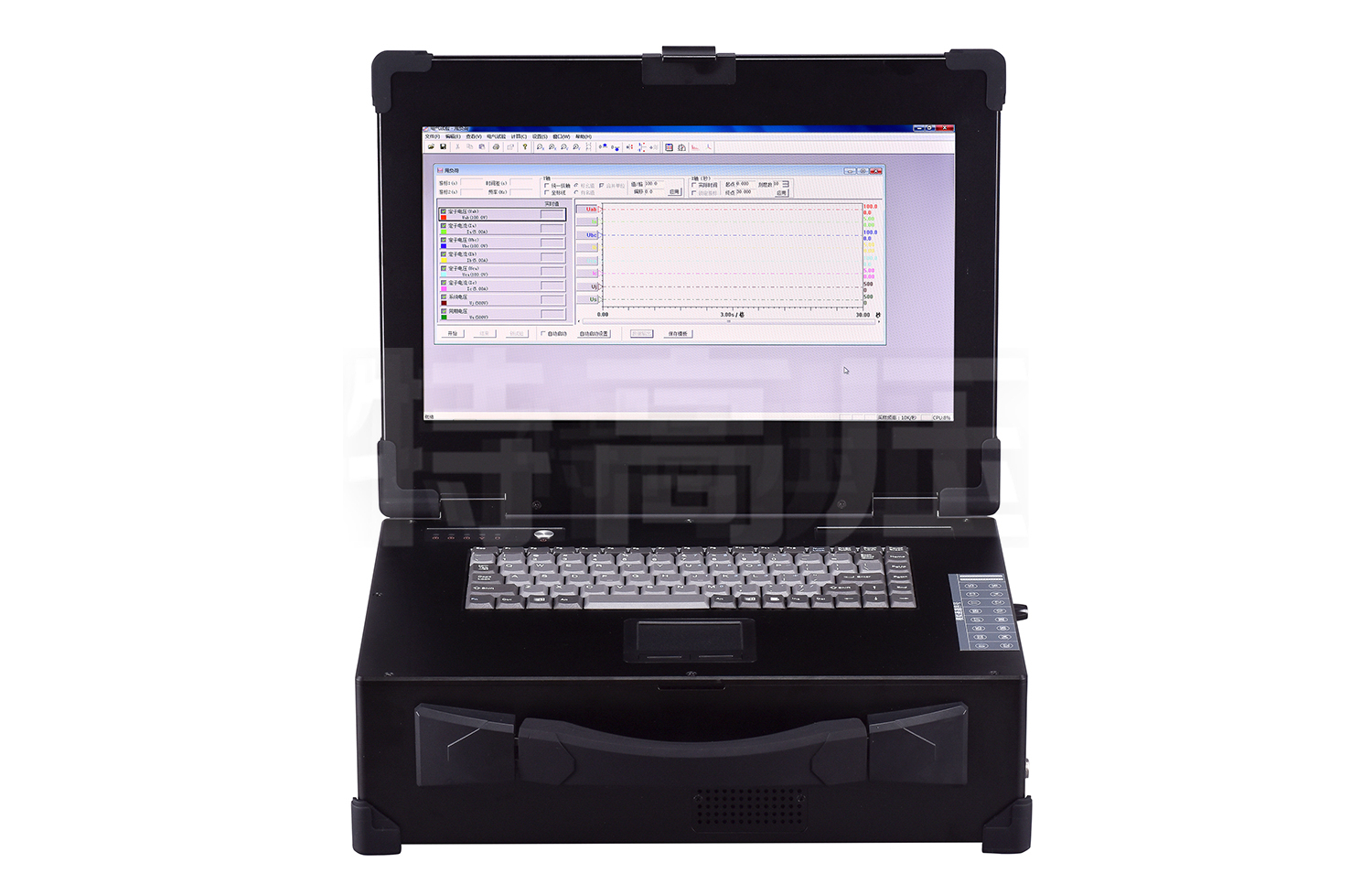

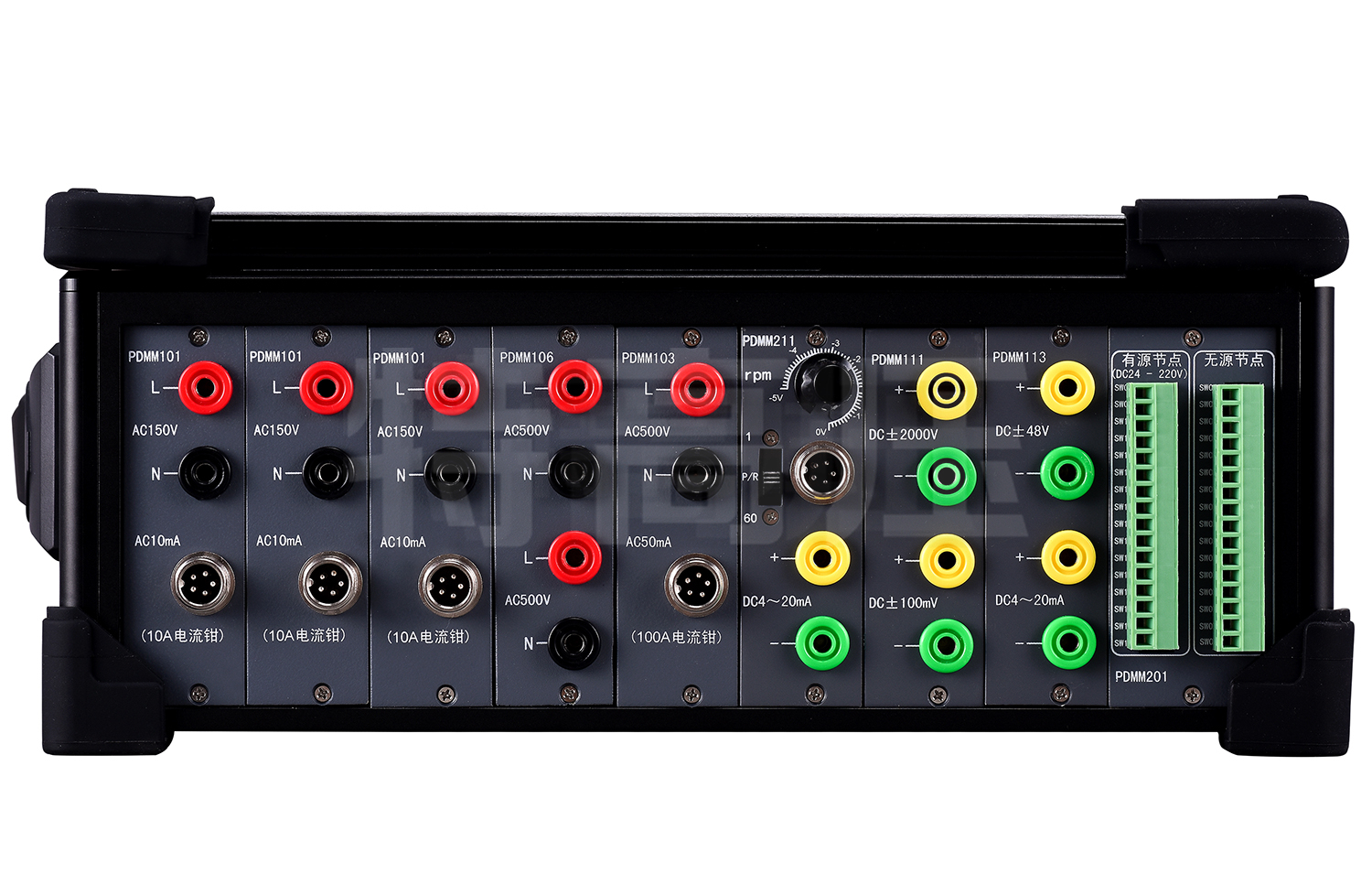

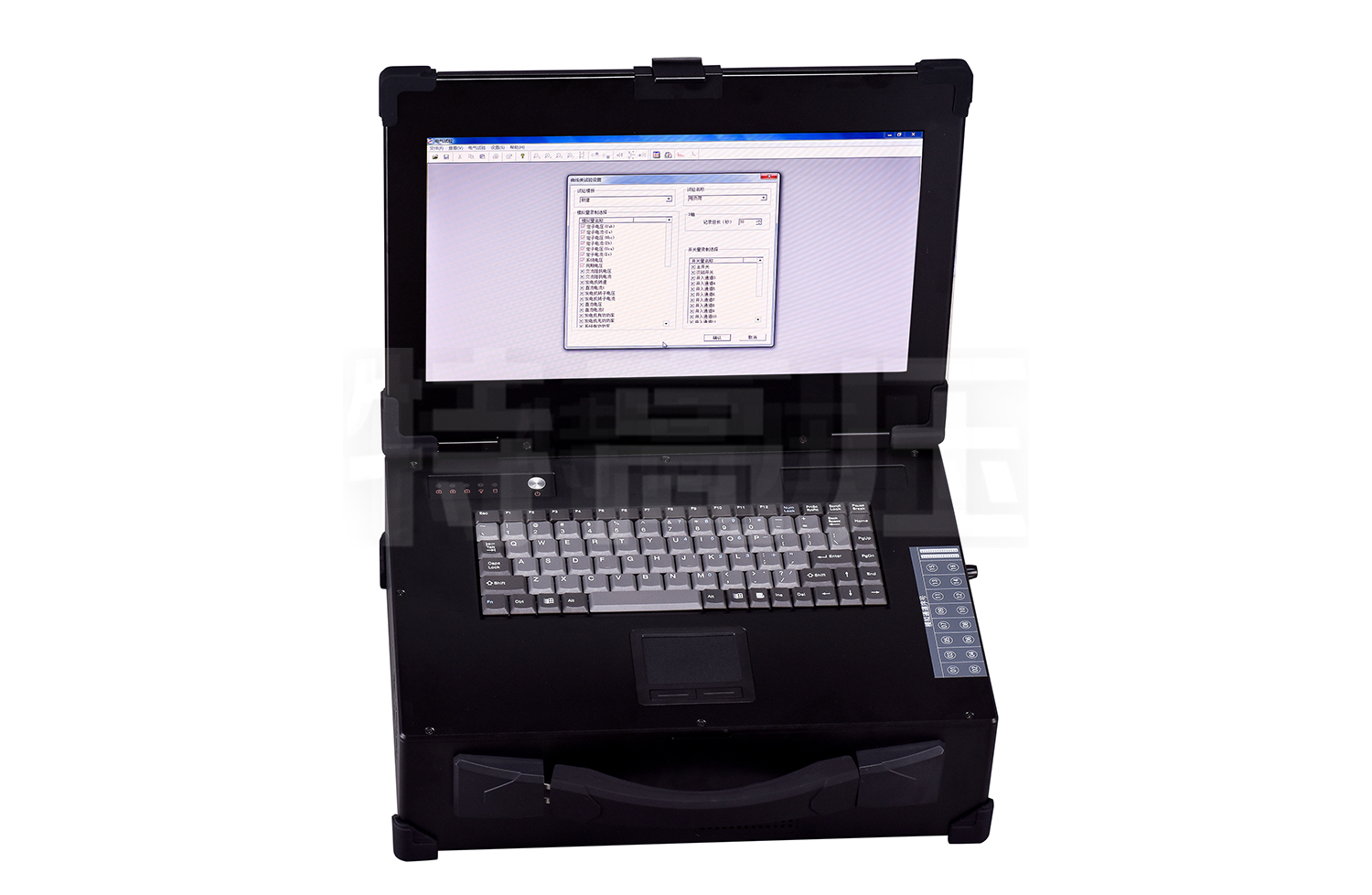

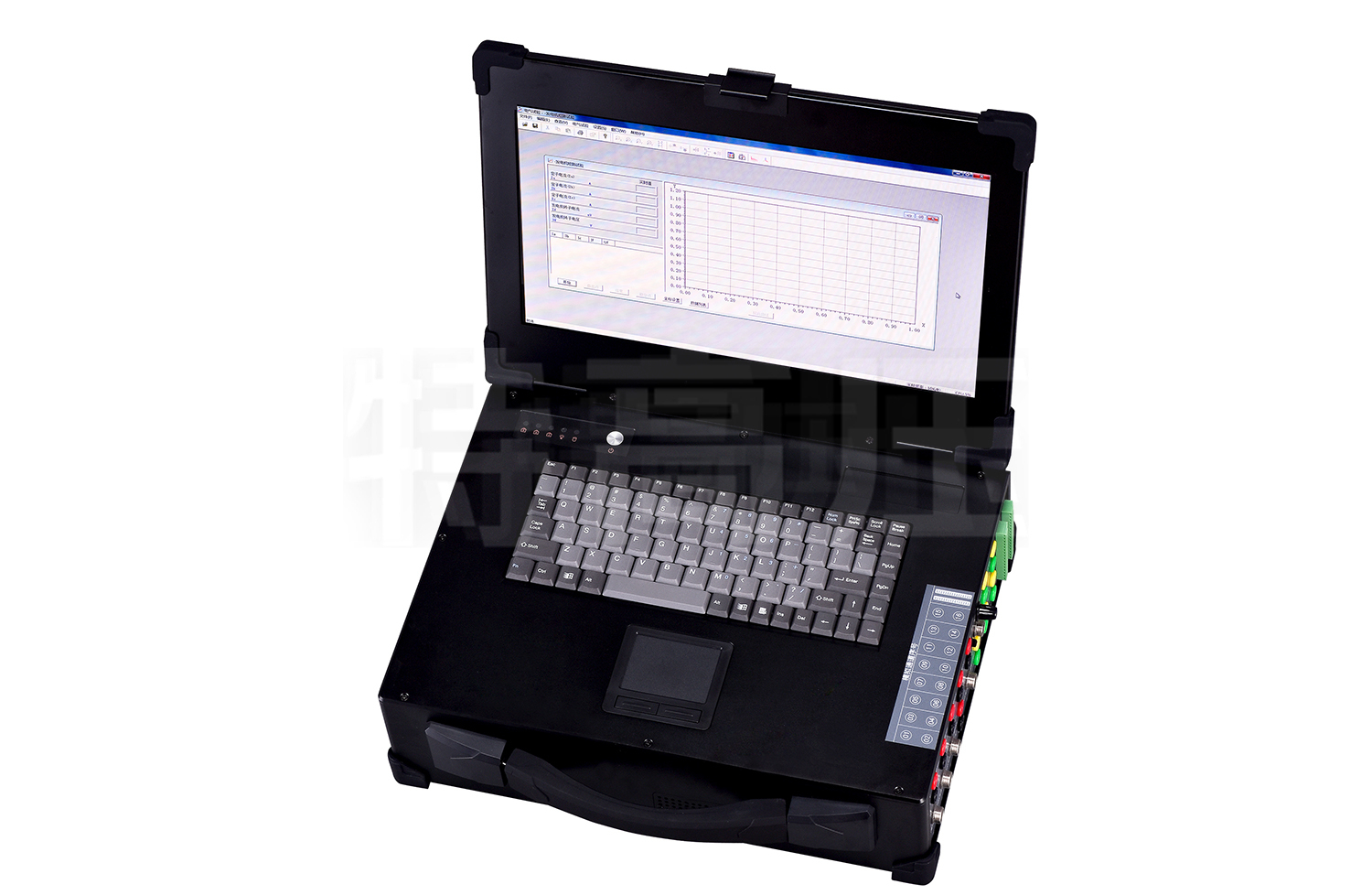

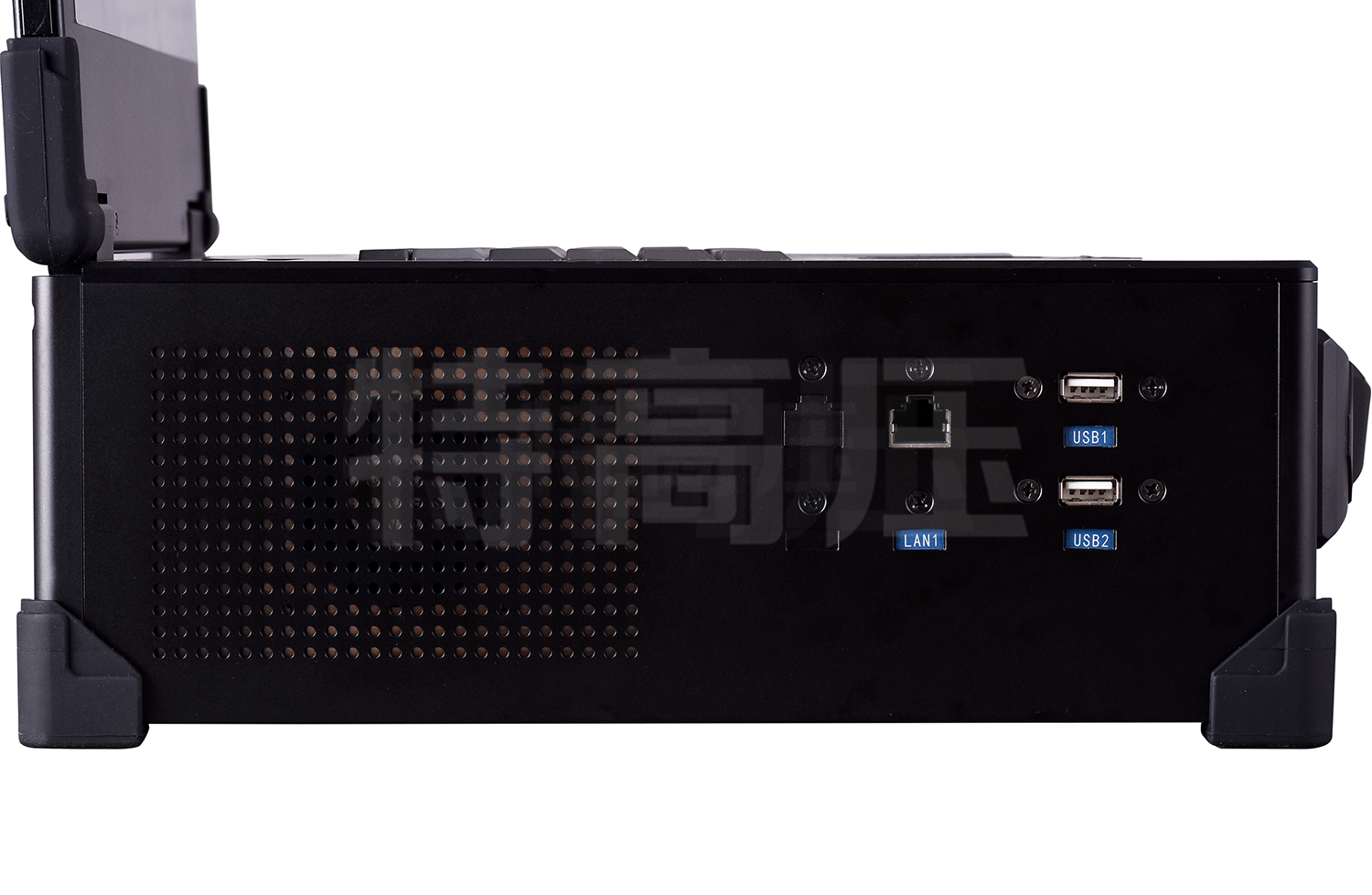

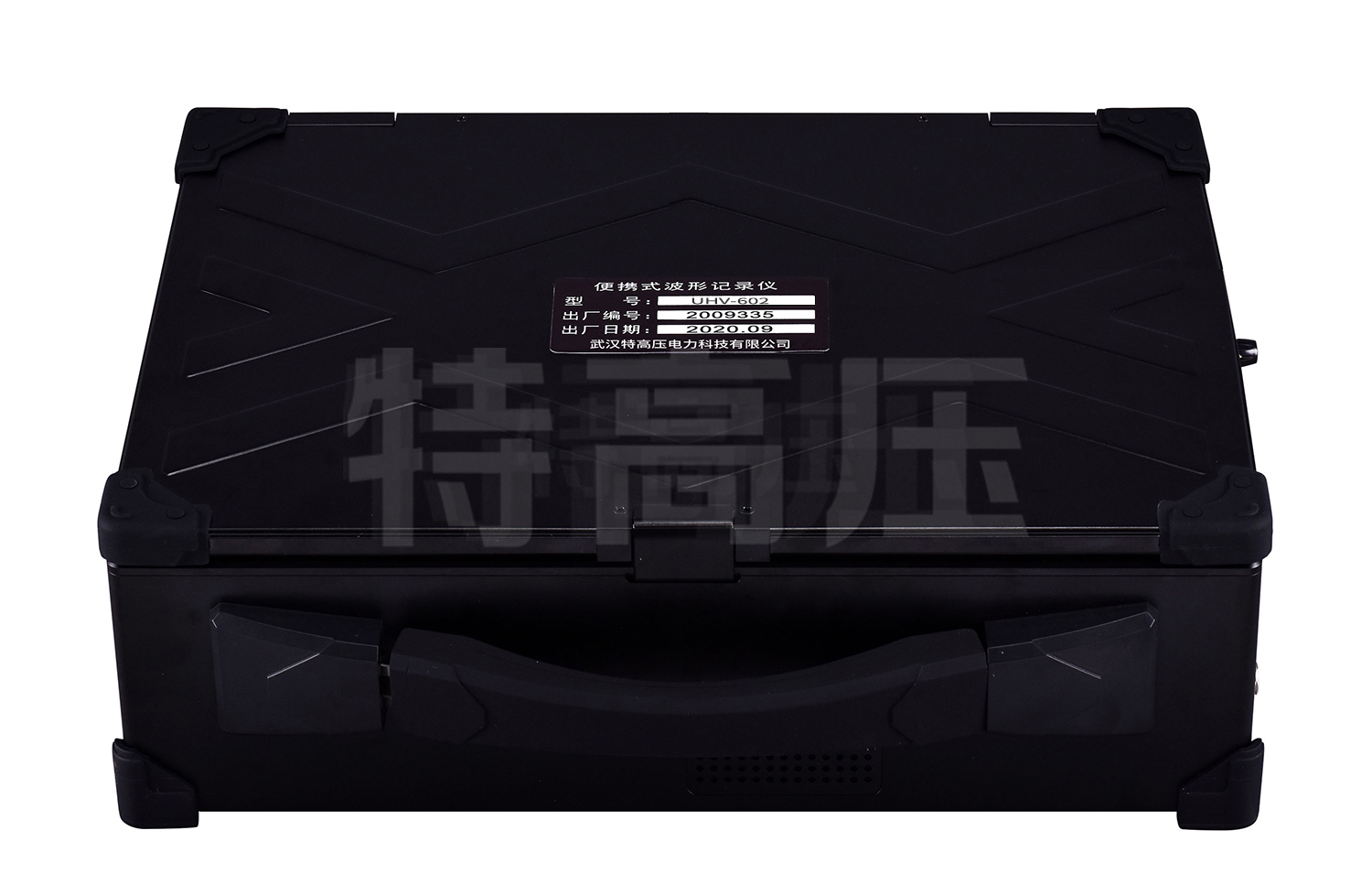

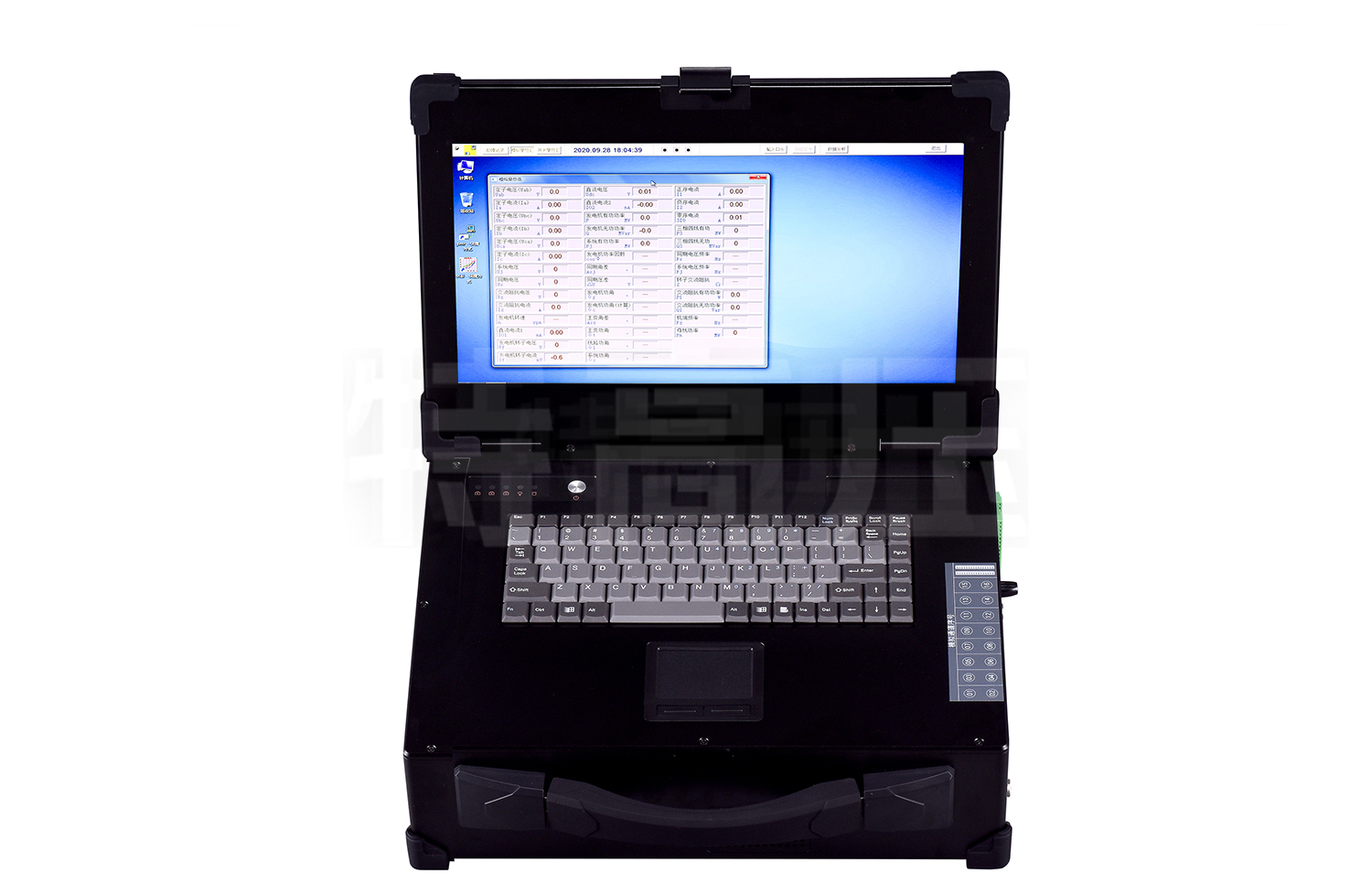

产品图集
产品证书
企业产品严格依照国际、国度尺度及行业规程出产，， ， ，，，，，通过国度、各省级、市级电力钻研所、计量中心及电力权威部门的检测，， ， ，，，，，全面通过ISO9001国际质量治理系统认证、中华人民共和国造作计量用具许可证、GB/T19001-2016质量治理系统要求、GB/T24001-2016环境治理系统要求、GB/T45001-2020职业健全安全治理系统要求。。 。。。。。。
