高机能的电气设备测试仪器，，，，，，，，专为高压电气设备的耐压试验设计
参考尺度：GB 50150-2016、DL/T 596-2021
- 结构保； ；；；；；っ缆匾貉瓜谓尤砉鼙恚，，，，，，所有液压管线选取预埋工艺
- 安全保险严格明确输入输出端子等可能带电压的安全风险
- 试验领域宽泛：可进行 500Kv 及以下 GIS 表施互换耐压试验
注：关于产品采办、技术守护等服务，，，，，，，，欢迎致电!
产品简介
产品参数
产品特点
产品图集
资质证书
联系银娱优越会官网

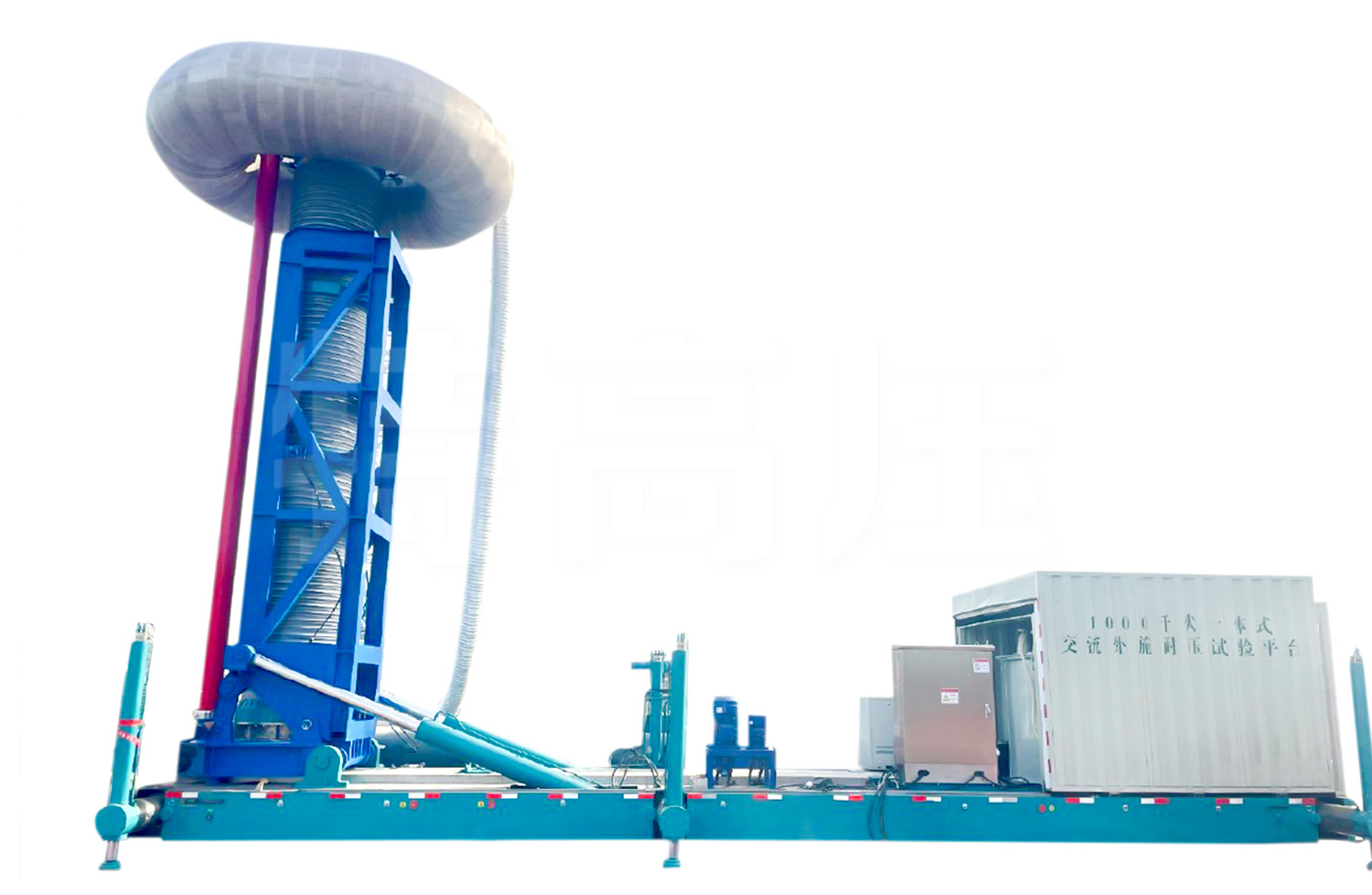

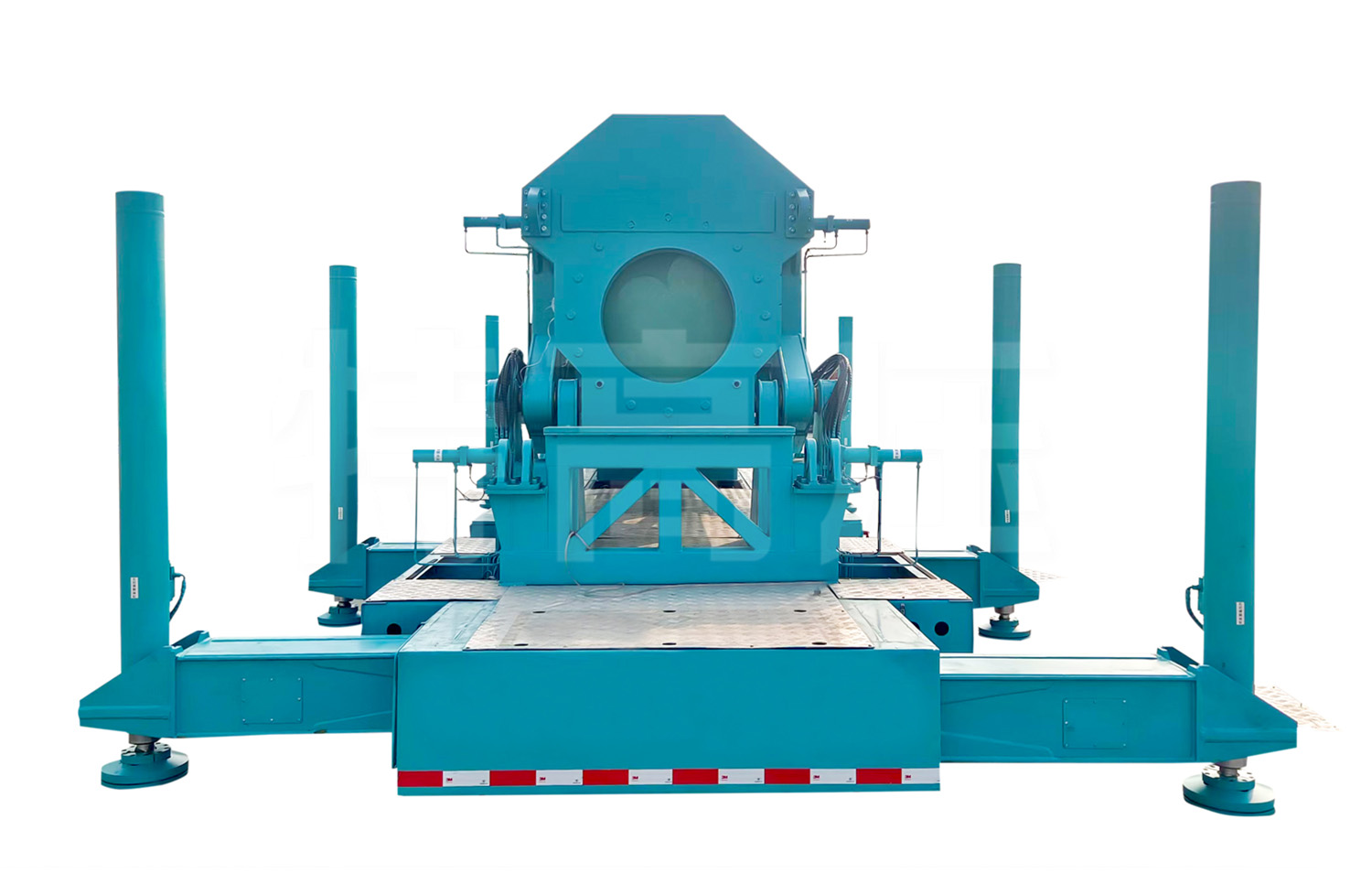

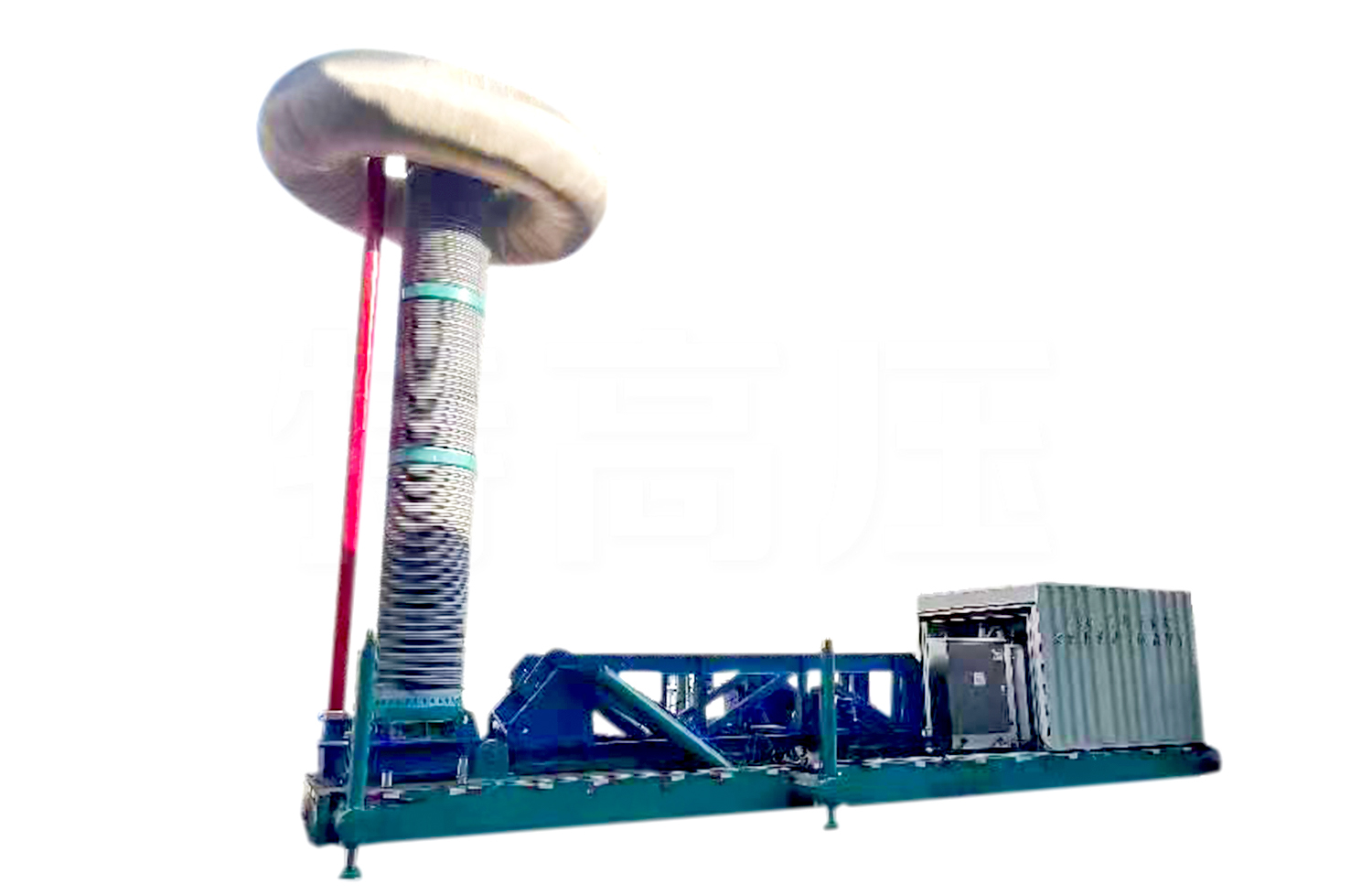

UHV-750kV 6A 一体式互换耐压试验平台是一款高机能的电气设备测试仪器，，，，，，，，专为高压电气设备的耐压试验设计，，，，，，，，能为多种高压设备的安全不变运行提供靠得住的试验保险。。。 。。。。
产品别称：一体式互换耐压试验平台
产品参数
电气部门整体参数
| 额定最大试验容量 | 4800Kv A/K var |
| 试验电压 | 0～750kv |
| 试验电流 | 0～6A |
| 试验频率 | 30～300HZ |
| 绝缘水平 | l.1un，，，，，，，，AC880kv（工频），，，，，，，， lmin |
| 试验电压波形 | 正弦波，，，，，，，，波形畸变率 ≤0.5% |
| 负载电容量领域 | 0～43300PF |
| 系统本体谐振频率 | 约200HZ |
| 高压丈量误差 | ≤1% |
| 高压不不变度 | ≤3% |
| 高压显示分辨力 | 0.1kV |
| 输出频率误差 | ≤0.01HZ |
| 输出频率不不变度 | ≤0.01HZ |
| 电压调节步进值 | 1%/0.1%/0.01% |
| 频率调节步进值 | l HZ/0.1HZ/0.01HZ |
| 品质因数（Q值） | 不幼于80（不计被试品、高压引线部件等损耗） |
| 工作电源 | AC380V± 10% ，，，，，，，，三相 50/60HZ |
| 变频节造电源，，，，，，，，励磁变压器 | 200KW及200KV A，，，，，，，，励磁变输出 10KV X2 ，，，，，，，，1.5倍抽头，，，，，，，，输出电压10KV，，，，，，，，20KV，，，，，，，，30KV |
注：
1.产品表观以现实产品为准，，，，，，，，技术参数与型号如有改观，，，，，，，，恕不另行通知。。。 。。。。如有盗用或复印行为，，，，，，，，将查究司法责任。。。 。。。。
2.相识更多银娱优越会官网产品信息请进入 产品中心 。。。 。。。。服务热线：400-016-1896
产品特点
- 1、试验领域宽泛：可进行 500KV 及以下 GIS 表施互换耐压试验（距离数量不少于 28 个），，，，，，，，能对 750KV 以内的 GIS 类设备（含 GIL、HGIS、GIS 母线等）、互感器、母线、套管、绝缘子等进行试验，，，，，，，，最高试验电压 750kv 时，，，，，，，，电抗器负载能力不幼于 43300PF，，，，，，，，GIS 母线或 GIL 试验长度约 520~1050m。。。 。。。。
- 2、电气参数优异：额定最大试验容量 4800KVA/kvar，，，，，，，，试验电压 0～750kv，，，，，，，，电流 0～6A，，，，，，，，频率 30～300HZ，，，，，，，，绝缘水平高，，，，，，，，试验电压波形为正弦波且畸变率≤0.5%，，，，，，，，负载电容量领域 0～43300PF，，，，，，，，还具备精准的丈量、调节机能及较高品质因数。。。 。。。。
- 3、机械结构合理：表形尺寸为 930023002600，，，，，，，，沉量 16~17.5 吨，，，，，，，，固定车厢选取台阶式设计；； ；；；；；建设多套液压系统（举升、支持、旋转及固定等），，，，，，，，以及电抗器、分压器、励磁变、变频电源等关键部件和辅助设施，，，，，，，，满足试验操作需要。。。 。。。。
- 4、液压系统靠得住：工作低压 10Mpa、高压 20Mpa，，，，，，，，最大流量 90L/min，，，，，，，，选取 10# 航空液压油，，，，，，，，适应 - 40℃~45℃工作温度及 4500 米以下海拔；； ；；；；；由多部门组成，，，，，，，，通过电机泵组和伺服节造系统运作，，，，，，，，同步职能精度高、抗传染，，，，，，，，元件选型经推算适配。。。 。。。。
- 5、安全保险严格：明确输入输出端子等可能带电压的安全风险，，，，，，，，划定仅合格技术人员可维建，，，，，，，，对电源线使用、接地、操作环境蹬仔具体安全要求，，，，，，，，确保人身和设备安全。。。 。。。。
- 6、设结构保； ；；；；；っ缆撼匾貉瓜谓尤砉鼙恚，，，，，，所有液压管线选取预埋工艺；； ；；；；；电抗器与分压一体化设计，，，，，，，，衔接线通过预埋管线衔接，，，，，，，，电源线路与户表配电柜衔接，，，，，，，，使用便捷且保； ；；；；；さ轿。。。 。。。。
